A10VSO DR vs DFR vs DFLR: diferencias de control y guía de ingeniería

Seleccionar o reemplazar una bomba de pistón Bosch Rexroth A10VSO requiere hacer coincidir la configuración de la válvula de control con la lógica hidráulica exacta de la máquina principal. Los tipos de control a10vso dfr dflr dr determinan cómo la bomba ajusta su desplazamiento bajo cargas cambiantes. Esta elección determina directamente el ajuste del sistema y la eficiencia energética. Este análisis desglosa las diferencias mecánicas entre estos tipos de control a10vso según documentos oficiales. Úselo para guiar las elecciones de ingeniería, los ajustes de campo y las decisiones de compra.

La serie A10VSO sirve para configuraciones industriales de circuito abierto-. Se diferencia de la serie móvil A10VO principalmente en los controles disponibles y los diseños de cojinetes internos. Los ingenieros deben verificar la disponibilidad de control para cada tamaño de bomba específico. No todos los tamaños admiten la compleja configuración de DFLR. La válvula de control actúa como el cerebro mecánico de la bomba. Dirige el aceite bajo presión a un pistón de control, que inclina el plato cíclico contra un resorte de retorno.

ElDRLa configuración actúa como un controlador de presión. Su función principal es limitar la presión máxima del sistema dentro del rango de trabajo de la bomba. Una vez que la presión alcanza el ajuste mecánico del resorte piloto, el carrete de control cambia. Envía aceite al cilindro de control. Esta presión de aceite supera el resorte de retorno y reduce el ángulo del plato cíclico. La producción de la bomba cae casi a cero. Como resultado, la bomba mantiene la presión establecida sin descargar flujo adicional a través de una válvula de alivio.

ElDFR y DFR1Las configuraciones actúan como controladores de presión y flujo. Funcionan con el método de detección de carga-descrito en los documentos de Bosch Rexroth AG. Estos controles hacen coincidir la salida de la bomba con el flujo exacto que exigen los actuadores. Lo hacen utilizando una señal diferencial de presión enviada desde la válvula direccional a la bomba. Debido a esto, la bomba sólo suministra el caudal necesario para el movimiento actual. Esto reduce la acumulación de calor durante todo el ciclo de trabajo.

ElDFLRLa configuración agrega un limitador de potencia mecánico a los controles de presión y flujo. Realiza un seguimiento constante de la presión y el flujo juntos. El control apaga la bomba si la demanda de energía excede el límite mecánico del motor de accionamiento. Es obligatorio verificar la configuración de energía de fábrica para las bombas DFLR. Una curva de par incorrecta detendrá el motor eléctrico o dejará sin utilizar la potencia motriz.

La mecánica fundamental de la detección de carga-en DFR/DFR1

Los sistemas de detección de carga-dependen de un equilibrio mecánico colocado a través de un orificio de medición. En la mayoría de las configuraciones, este orificio es una válvula direccional proporcional en la línea principal. La válvula de control DFR detecta la caída de presión a través de esta abertura externa. Utiliza el equilibrio de presión descrito por las ecuaciones de Bernoulli para ajustar el plato cíclico. El carrete equilibra la presión de carga más la fuerza del resorte con la presión de salida de la bomba para mantener un margen de presión constante.

Cuando la válvula se abre más, la caída de presión a través de la abertura cae brevemente. Este cambio hace que el carrete cambie y ventile el aceite del pistón de control. Luego, el resorte de retorno empuja el plato cíclico a un ángulo más pronunciado. El desplazamiento de la bomba aumenta hasta que regresa la presión del margen. Cuando la válvula se cierra, la caída de presión aumenta. Esto fuerza a que el aceite regrese al pistón de control para reducir la salida de la bomba.

La diferencia física entre DFR y DFR1 implica únicamente la ruta interna del puerto X en el bloque de control. El control DFR estándar incluye un pequeño orificio de purga interno. Vincula la línea de detección de carga-al drenaje de la caja de la bomba. Este orificio ventila la señal de detección de carga-cuando la válvula direccional se centra, lo que hace que la bomba baje a una presión de espera baja. La configuración DFR1 omite por completo este orificio de purga interno. Los sistemas que utilizan DFR1 deben proporcionar una ruta de drenaje externa en el bloque de válvulas para ventilar la señal.

Verificar las clasificaciones de presión de referencia es el primer paso para hacer coincidir un tipo de control con un trabajo industrial. Bosch Rexroth AG establece una presión nominal de 280 bar y una presión máxima de 350 bar para A10VSO Series 31 y 32 en los tamaños 18 a 140. Para la bomba de tamaño 10 más pequeño de la Serie 52, Bosch Rexroth AG enumera una presión nominal de 250 bar y una presión máxima de 315 bar.

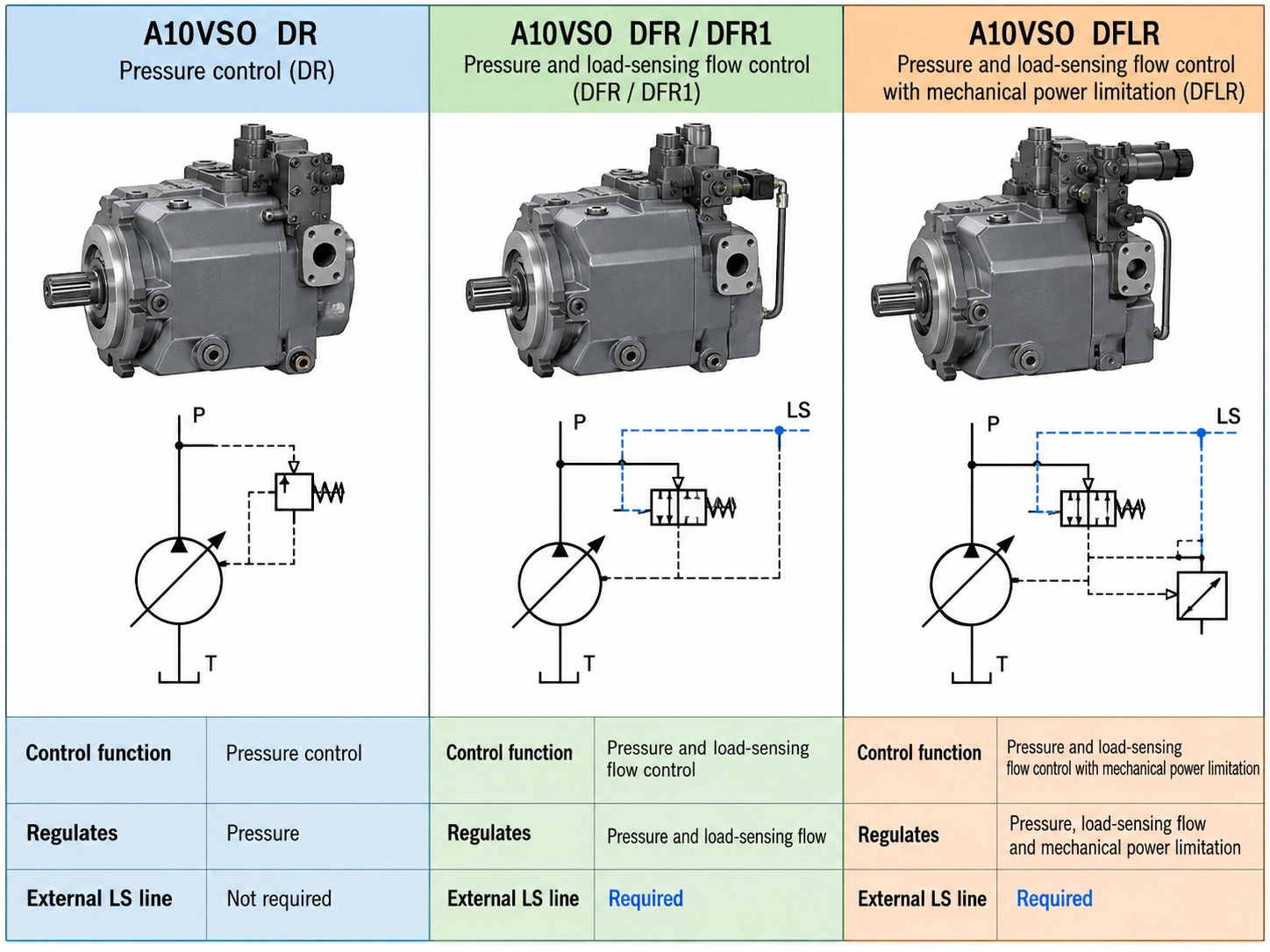

Estos controles se diferencian principalmente en las variables que regulan y las líneas externas que necesitan ejecutar. La República Dominicana no necesita líneas piloto externas. Funciona como un bucle independiente que sólo monitorea su propio puerto de salida. El DFR necesita una línea de detección de carga dedicada-enrutada desde el actuador hasta el puerto X en el control de la bomba. El DFLR necesita el mismo circuito externo, pero agrega una configuración de potencia mecánica que debe coincidir con la del motor. Esto hace que reemplazar un DFLR sea más complejo.

Los ingenieros deben revisar la configuración hidráulica existente antes de solicitar una bomba de reemplazo. La actualización de un DR a un DFR requiere nuevas líneas piloto y válvulas direccionales modificadas. Al cambiar un DFLR por un DFR se elimina por completo el límite de potencia. Ese interruptor pone al motor eléctrico en riesgo de sobrecalentarse durante períodos de alta presión y alto flujo.

Elegir el control correcto requiere revisar el ciclo de trabajo, el tamaño del motor y los límites de calor de la máquina. El control de la bomba debe coincidir con la forma en que los actuadores extraen aceite a lo largo del tiempo.

Estas reglas reflejan la práctica de ingeniería estándar. Aun así, los fabricantes de máquinas ocasionalmente se desvían de ellos debido a límites de costos o diseños de circuitos más antiguos.

El limitador de potencia en la configuración DFLR agrega amortiguación al circuito de control. Este cambio afecta la rapidez con la que responde la bomba a cambios repentinos de carga. Cuando una válvula direccional se cierra rápidamente, la bomba debe llegar a cero de inmediato. Una respuesta rápida evita que los picos de presión dañen las piezas aguas abajo.

El control DFR estándar normalmente se desactiva en un plazo de 20 a 40 milisegundos, según el tamaño de la bomba y la presión de trabajo. El aceite fluye directamente desde la válvula piloto al pistón de control con poca restricción. En la configuración DFLR, el aceite debe pasar primero a través de válvulas, resortes y canales adicionales en el bloque de potencia. Este volumen extra y resistencia al fluido retrasa ligeramente el tiempo de descarga.

En circuitos dinámicos que realizan ciclos rápidos, este breve retraso puede causar picos de presión que exceden el ajuste de la válvula de alivio. Estos picos generan ruido y aceleran el desgaste de las piezas. Los ingenieros con objetivos de respuesta estrictos a menudo eligen controles DFR y en su lugar utilizan motores más grandes. Cambian los ahorros de energía del DFLR para lograr un seguimiento de la presión más estricto. Para las máquinas industriales estándar, la diferencia de respuesta sigue siendo pequeña, pero los sistemas de bucle cerrado-de alta-velocidad requieren mucha atención.

El ajuste de estas válvulas en el campo requiere un manómetro calibrado en la salida de la bomba. Los modelos con detección de carga-también necesitan un segundo medidor en el puerto X. Configurar estas válvulas sin los medidores adecuados a menudo causa inestabilidad en el sistema o fallas en la bomba debido al exceso de presión.

Los equipos de mantenimiento a menudo culpan de las fallas de la bomba a una válvula de control defectuosa. Sin embargo, la causa raíz generalmente proviene de condiciones del sistema que impiden que el control funcione correctamente. Cuando los desmontajes de bombas muestran un desgaste excesivo de las zapatas o zapatas desprendidas, la causa casi siempre es una lubricación deficiente en lugar de un defecto en el bloque de control.

Cambiar un tipo de control por otro sin cambiar el circuito provoca fallas operativas y, a menudo, daña la máquina. La instalación de una bomba DR en un circuito DFR deja la línea de detección de carga-desenganchada o tapada. Sin un carrete de flujo para leer la demanda de carga, la bomba DR permanece a su máxima potencia hasta que se alcanza la presión máxima. Vuelca todo ese exceso de aceite sobre la válvula de alivio, sobrecalentando el líquido en minutos.

Reemplazar una bomba DFLR por una bomba DFR estándar elimina el limitador de potencia que protege el motor. Cuando la máquina necesita alta presión y alto flujo al mismo tiempo, la bomba DFR intenta suministrar ambos. Esta demanda consume demasiada corriente y activa el disyuntor principal, lo que provoca paradas repentinas durante el pico de producción.

El uso de una bomba DFR en un circuito construido para DFR1 ventila la señal de detección de carga-al tanque dentro del control de la bomba. Entonces la bomba no logra generar presión de reserva. Como resultado, las válvulas responden lentamente durante el inicio de un movimiento. Estos errores de reemplazo provocan tiempos de inactividad prolongados, pérdida de dinero y anulan las garantías del fabricante.

Encontrar el reemplazo adecuado requiere hacer coincidir todo el código del modelo. Las bombas con carcasas exteriores idénticas suelen contener controles internos completamente diferentes. Hacer coincidir únicamente el desplazamiento, el tamaño de montaje y la presión nominal no garantiza que los controles funcionen juntos. Pasar por alto el código de control es el error de compra más común en el mantenimiento hidráulico.

Cuando falta la placa de identificación original o está desgastada, los ingenieros pueden identificar el tipo de control revisando los puertos en el bloque. Un bloque sin puertos piloto externos indica un control DR. Un bloque con un puerto X externo apunta a un control DFR, DFR1 o DFLR. Una carcasa de resorte secundaria más grande en el lateral confirma un controlador de potencia DFLR.

Plantilla práctica de RFQ para adquisiciones de A10VSO

Los compradores deben proporcionar detalles técnicos completos para garantizar que los proveedores coticen la bomba correcta. Omitir el código de control o la configuración de energía obliga al proveedor a adivinar. Esas conjeturas a menudo llevan a pedir la unidad equivocada. La siguiente tabla enumera los campos obligatorios para unsolicitud de cotizaciónpara evitar devoluciones costosas.
